VS5.1 ЭБУ VS5.1 производства "Ителма" функционально является аналогом Январь 5, то есть выполняет те же функции, совместимо по проводке (то есть, например, VS5.1 с прошивкой V5V05N35 можно установить вместо любого Январь 5.1 2112-1411020-41 или вместо Bosch M1.5.4 2112-1411020-40).
Эти ЭБУ также встречаются с различной аппаратной реализацией. В 2003 г. НПО "Итэлма" полностью модифицировало свой модельный ряд. Но, в отличии от других систем, ПО для "новых" и "старых" блоков полностью несовместимо, то есть "новое" ПО работает только в новом блоке, "старое" - только в старых. Алгоритмы и подход с точки зрения чип-тюнинга полностью аналогичен Январь 5.х.х
"Новая" модификация VS5.1 1411020-72 (одновременный впрыск) с прошивкой V5V13K03 устанавливается на конвейере ВАЗ с сентября 2003 г. Данное ПО несовместимо с ранними версиями (V5V13I02, V5V13J02).
"Новая" модификация VS5.1 1411020-62 (попарнопараллельный впрыск) с прошивкой V5V13L25 устанавливается на конвейере ВАЗ с декабря 2003 г. Данное ПО несовместимо с ранними версиями (V5V13K22).
"Новая" модификация VS5.1 1411020-42 (фазированный впрыск) с прошивкой V5V05M30 устанавливается на конвейере ВАЗ с декабря 2003 г. Данное ПО несовместимо с ранними версиями (V5V05K17, V5V05L19).
То есть, грубо, существует две группы блоков. Ориентируясь по ID прошивки, указанной на шильдике и/или дате изготовления блока, легко можно понять, что туда "прошивать"
Совместимость этих блоков насколько запутанная, попробуем досконально в этом разобраться.
На всех контроллерах новой аппаратной реализации управление форсунками выведено на обыкновенные для евро-2 (попарно - параллельный и фазированный впрыск) выходы контроллера, то есть 16, 23, 34 и 35. Это справедливо для контроллеров -42 -62 (-72!) , однако контроллер -72 отличается от -42 и -62 отсутствием ключа, управляющего нагревателем ДК (на фото отмечен цифрой "2") и наличием четырёх перемычек, установленных в места отмеченные цифрой "1", то есть, выходы на форсунки у него есть кроме тех, что описаны выше, ещё и на выводах 15 и 33 соответственно в попарном включении.
Иными словами, контроллеры абсолютно взаимозаменяемые несмотря на установленное ПО с некоторыми уточнениями. Контроллер -72 с залитой программой V5V13L05, например, будет работать на машине на которой стоял ранее контроллер -41 -61 -71 без переделки проводки, но!!! контроллер, например -42 с залитой в него программой V5V05L05 будет работать в машине где ранее стоял контроллер с одновременным впрыском в случае установки четырёх перемычек и удалении ключа нагревателя ДК, или без переделок совсем вместо -41 -61 -42 -62.
Пример: Контроллер -72, программа М30 с выключенным ДФ (хотя можно выключить только контроль исправности ДФ) и выключенным ДК во как извратился :)) будет работать абсолютно на любых моделях ВАЗ, за исключением МП7 и БОШ797 ...
Ещё пример: Контроллер -72 , программа L05 , будет работать везде без переделок проводки.
Ещё пример: Контроллер -42, программа L05, будет работать вместо -72, если выпаять ключ подогрева ДК (2 на фото) (хотя можно и не выпаивать а просто перерезать дорожку от ключа к выводам ЭБУ) и впаять четыре перемычки ( 1 на фото ) ...
Совсем дикий пример: Контроллер -72, программа М30 или L25 с отключенными контролями исправности нагревателя ДК и увеличенным временем, отведённым на готовность ДК (нагреватель то не нагревается), отключить ошибки про неисправность ДК , будет работать на проводке ( комплектации ) евро-2 , только выхлопные газы будет чуять очень нескоро, пока ДК не нагреется от выхлопных газов ... ( автор проверял последний пример очень давно, с тех пор могут и не запаивать детали по каналу ДК ) ...
©SPY
BOSCH MP7.0H
Довольно популярна сейчас тема замены блоков MP7.0 на Январь, Bosch или VS. Такая замена требует перекроссировки (перекоммутации) проводки. Естественно, что коль скоро проводку нужно переделывать, Вы сами можете решить, под какой тип впрыска Вы будете это делать.

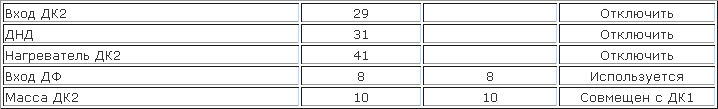

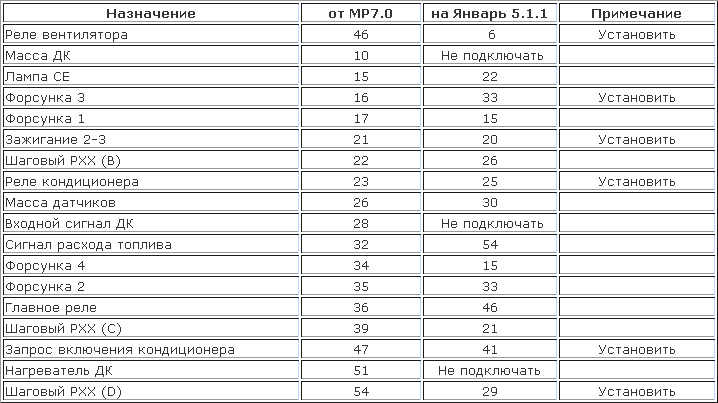

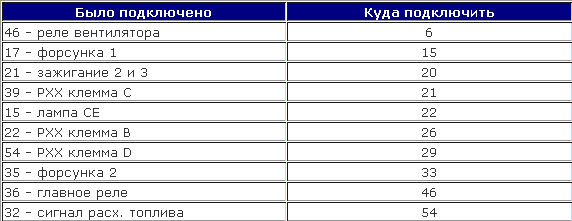

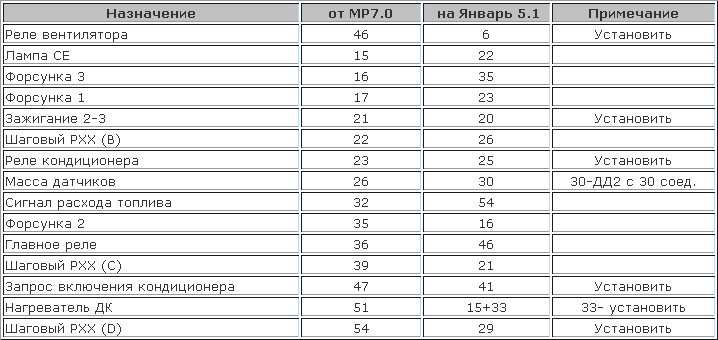

Варианты перекроссировки можете посмотреть здесь и здесь.
Перекроссировка как метод тюнинга связана прежде всего со сложностью понимания и настройки алгоритмов ПО этих систем, но ситуация постепенно улучшается :). Этот тип ЭБУ является самым "щадящем" для пользователя. Нередки случаи, когда система сохраняла удовлетворительное состояние при неисправности половины датчиков.
Блоки МП7 практически идентичны между собой, но есть варианты для Евро-III, в которых поддерживается управление двумя подогревателями. Соответственно, в системах Евро-II эти элементы просто не запаяны.
BOSCH M7.9.7
Как было указано выше - Bosch M7.9.7 устанавливался серийно на часть двигателей "десятого" семейства 1,5 л. и устанавливается на 1,6 л. в комплектациях 8V (21114) и 16V (21124), Калина 1,6 8V (11183) и на Нива-Шевроле 1,7 л. 8V (21214). Все системы удовлетворяют требованиям Евро 2/ Евро3, все с фазированным впрыском. Конструктивно ЭБУ выполнен на другой тип проводки, имеет 81-контактный разъем.
ПО для данного ЭСУД разработано специалистами BOSCH c дальнейшей адаптацией специалистами ВАЗ. ПО данного ЭБУ представляет собой матмодель двигателя с минимальным набором "внешних" калибровок. В данное время нет возможностей для управления комплектацией и самообучениями блока. Но работы в этом направлении ведутся и чип - тюнинг данных систем уже можно довольно успешно производить с помощью ПО от SMS-Software.
С августа 2005 г. появилась новая аппаратная реализация этих блоков, без внешней flash, с памятью, встроенной в процессор (условное обозначение М7.9.7+). ЭБУ старого и нового типа полностью функционально взаимозаменяемы. Но прошивки для "старой" и "новой" реализации несовместимы и невзаимозаменяемые, т.к предназначены для разных типов процессоров. Прошивки даже имеют разный размер - 512К для М7.9.7 и 832К для М7.9.7+.
Январь 7.2
Январь 7.2 конструктивно ЭБУ выполнен на другой тип проводки, аналогичной Bosch M797(+), имеет 81-контактный разъем и производится на двух разных производствах - Итэлма (Первый элемент в обозначении прошивки - литера "I" и префикс 32 или 82 в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки - литера "А" и префикс 31/81 ). . Эти ЭБУ абсолютно взаимозаменяемые по прошивкам и проводке, то есть 31 блок идентичен 32, а 81 идентичен 82. Блоки для 8V и 16V несовместимы, т.к в 8V отсутствуют ключи управления 2-мя катушками зажигания. Январь 7.2 совместим по проводке с Bosch M7.9.7, то есть их можно менять друг на друга (естественно, соответственно комплектации (8 или 16 кл.) и со своим ПО).
Программное обеспечение этих ЭБУ является логическим продолжением семейства Январь 5, т.е работающее практически по тем же алгоритмам. Соответственно, возможно реализовать недоступную для Bosch M7.9.7 функцию "упрощения" до норм Россия-83, исключения из расчетов обратной связи по ДК. Январь 7.2 полностью совместим по проводке с Bosch M7.9.7 (M7.9.7+) и могут быть взаимозаменены с учетом параметров двигателя.
Есть так же вариант ЭСУД на основе Январь 7.2 и для "классики", без канала детонации и для "Калины". Вариант для "Калины" (11183) отличается аппаратно драйверами управления клапаном адсорбера и бензонасоса, поэтому должен применяться только с "калиновскими" прошивками.
Практически все автомобили выпуска c конца 2005 г. оснащены системами Январь 7.2 и Bosch M7.9.7. Все остальные системы сняты с производства и не поставляются на конвейер.
М7.3
В народе часто называется Январем 7.3. Это не верно. Данный ЭБУ выпускается и устанавливается на конвейере ВАЗ на автомобили третьего экологического класса, выпуска после ноября 2007.
Блоки производятся двумя российскими производителями - Итэлма и Автэл. ПО для переднеприводных ВАЗ серий 308 (1,6, 16V) и 317 (1,6 8V) у данных производителей несовместимо. Хотя блоки и идентичны аппаратно, ПО по разному использует возможности процессора и заливать ПО нужно только в соответствии с производителем блока - в "итэлмовский" ЭБУ только "ителмовский" софт (I308..., I317...), в ЭБУ производства "Автэл", только "автэловский" (А308..., А317...). ПО для "классики" все проще - одним и тем же ПО можно программировать ЭБУ любого производителя (А327... или I327...).
Т.к контроллер М7.3 аппаратно практически идентичен Январь 7.2+, то, с некоторыми ограничениями, М7.3 можно переделать для работы с ПО Я7.2+
При всей кажущейся сложности и запутанности данного материала - на самом деле все очень просто и становится через некоторое время совершенно очевидным, надо только уяснить для себя общность ЭБУ, ПО и проводки к нему. То есть, взаимозаменяемость ЭБУ решается по трем критериям: а) Совместимость по нормам токсичности б) Совместимость по проводке (подключению) в) Совместимость по ПО.
